Imagina a pessoa ganhar uma caixa, abrir a tampa e automaticamente começar a tocar uma música personalizada. Parece coisa de loja chique, mas dá pra fazer em casa com poucos componentes e sem usar microcontrolador.
Neste artigo você vai aprender a montar uma caixa musical automática usando o módulo DFPlayer Mini, um alto-falante e uma chave de fim de curso ligada na tampa. Ao abrir a caixa, a chave é acionada e a música começa a tocar.
É um projeto simples, perfeito para:
- presentes personalizados
- projetos escolares
- introdução a eletrônica prática com áudio
1. O que é o DFPlayer Mini?
O DFPlayer Mini é um módulo reprodutor de áudio que lê arquivos de um cartão microSD e consegue tocar MP3 diretamente em um alto-falante, sem precisar de Arduino ou outro microcontrolador.
Ele tem:
- entrada para cartão microSD
- saída direta para alto-falante 4 Ω
- pinos de “tecla” (IO1/IO2 ou K1/K2) que aceitam botões para dar play, próximo, etc.
Neste projeto vamos aproveitar justamente esse recurso de tecla para fazer a música tocar ao abrir a tampa da caixa.
2. Materiais necessários
Para uma versão básica da caixa musical você vai precisar de:
Eletrônica
- 1 × DFPlayer Mini
- 1 × Alto-falante 4 Ω (2 W ou 3 W é suficiente)
- 1 × Chave de fim de curso (micro switch de alavanca ou pistão)
- 1 × Cartão microSD (até 32 GB, formatado em FAT32)
- 1 × Fonte de 5 V (ou módulo com bateria recarregável 5 V)
- Alguns fios para ligação
Opcional (mas recomendado)
- 1 × resistor 10 kΩ (pull-up do pino de tecla)
- 1 × LED + resistor (para indicar que está tocando, se quiser)
Mecânica
- 1 × Caixa (madeira, MDF, acrílico, o que você quiser)
- Parafusos pequenos ou cola quente para fixar o alto-falante e o DFPlayer
- Fita dupla-face ou suportes para o módulo
3. Preparando a música no microSD
- Formate o cartão microSD em FAT32.
- Escolha a música que você quer usar (ou grave uma mensagem de voz personalizada).
- Renomeie o arquivo para o padrão que o DFPlayer entende, por exemplo:
- 0001.mp3
- Copie o arquivo para a raiz do cartão (não precisa de pastas).
- Insira o cartão microSD no DFPlayer Mini.
Se você quiser que sempre toque a mesma música, pode deixar só o arquivo 0001.mp3 no cartão.
4. Entendendo o funcionamento do DFPlayer Mini
A ideia é:
- O DFPlayer fica alimentado em 5 V o tempo todo.
- A chave de fim de curso é ligada ao pino de tecla, normalmente chamado IO2 ou K2 (depende da serigrafia do módulo).
- Quando a tampa está fechada, a chave está em repouso e o pino não é acionado.
- Quando a tampa é aberta, a tampa encosta na alavanca da chave (ou libera, dependendo da posição), fechando o contato entre o pino de tecla e o GND.
- O DFPlayer entende isso como um “apertar de botão” e dá play na música.

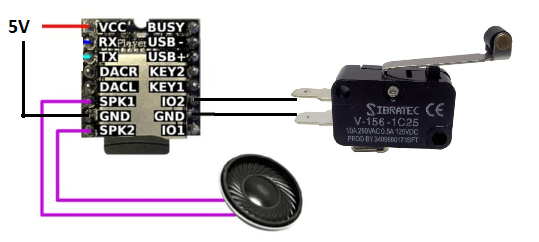

5. Ligações elétricas DFPlayer Mini
5.1 Alimentação e áudio
Conecte assim:
- VCC do DFPlayer → +5 V da fonte
- GND do DFPlayer → GND da fonte
- SPK1 → terminal positivo do alto-falante
- SPK2 → terminal negativo do alto-falante
Com isso, o DFPlayer já consegue tocar o áudio no alto-falante.
Atenção: não alimente o DFPlayer com 12 V direto. Ele trabalha em 3,2–5 V (use sempre 5 V estáveis).
5.2 Chave de fim de curso como “botão”
Vamos usar o pino de tecla do DFPlayer. Nos módulos mais comuns ele aparece como:
- IO1 / IO2, ou
- K1 / K2
Usaremos IO2/K2, que dá o comando de “play”.
Ligações:
- Um terminal da chave de fim de curso → pino IO2/K2
- Outro terminal da chave → GND
- (Opcional) resistor de 10 kΩ entre IO2/K2 e +5 V (pull-up)

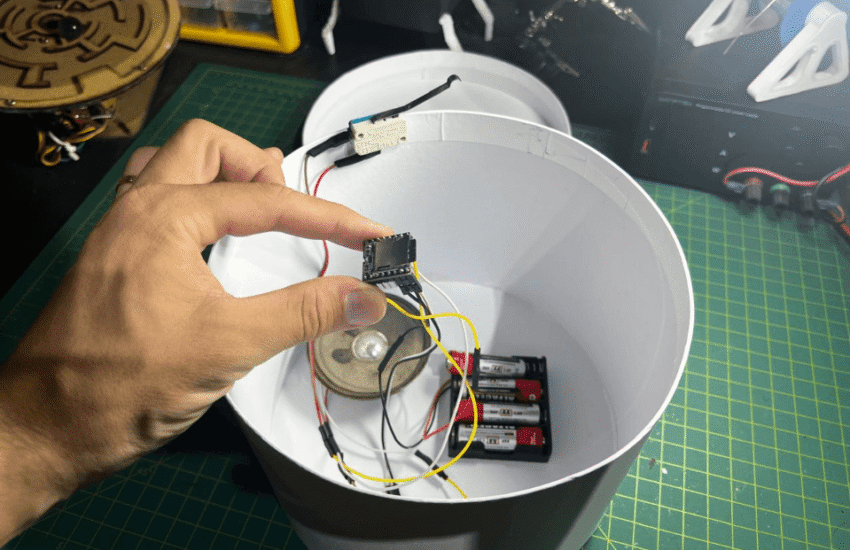

6. Montagem na caixa DFPlayer Mini
6.1 Fixando o alto-falante
- Faça um recorte circular ou furação na caixa para o alto-falante “respirar” o som.
- Fixe o alto-falante por dentro com parafusos ou cola quente.
- Ligue os fios até os pinos SPK1/SPK2 do DFPlayer.
6.2 Fixando o DFPlayer
- Prenda o DFPlayer em um ponto onde você ainda consiga acessar o cartão microSD se precisar trocar a música futuramente.
- Cuidado para não deixar trilhas encostando em partes metálicas da caixa.
6.3 Posição da chave de fim de curso
Essa parte é mecânica, mas essencial:
- Fixe a chave de fim de curso na borda da caixa de modo que a tampa pressione ou solte a alavanca quando for fechada ou aberta.
- Você pode optar por:
- Tampa fechada = chave pressionada (sem contato), tampa aberta = chave solta (fecha contato), ou
- O inverso, dependendo do tipo de chave.
O importante é: ao abrir a tampa, o contato entre IO2 (ou K2) e GND deve ser fechado e gerar o “clique” eletrônico.
Faça testes manuais com o dedo antes de fechar tudo:
- Com a chave acionada, o módulo deve começar a tocar.
7. Testando o projeto DFPlayer Mini
- Conecte a fonte de 5 V.
- Certifique-se de que o cartão microSD com 0001.mp3 está inserido.
- Com a tampa fechada, a chave não deve estar acionando o pino ainda.
- Agora abra a tampa:
- A chave deve fechar contato entre IO2/K2 e GND.
- A música deve começar a tocar.
Se não tocar:
- Verifique se o arquivo está corretamente nomeado (0001.mp3).
- Confira se o alto-falante está conectado em SPK1/SPK2.
- Teste encostando um fio direto entre IO2/K2 e GND: se tocar assim, o problema é apenas ajuste mecânico da chave na tampa.
8. Melhorias e variações
Depois que a versão básica estiver funcionando, você pode incrementar:
- LED indicador:
Usar o pino BUSY do DFPlayer (fica em nível baixo enquanto toca) para acender um LED enquanto a música estiver tocando. - Bateria recarregável:
Trocar a fonte fixa por uma bateria 18650 + módulo carregador + regulador 5 V, transformando a caixa em um presente totalmente portátil. - Várias músicas:
Colocar 0001.mp3, 0002.mp3, etc. Cada abertura de tampa gera um novo pulso e pode tocar a próxima faixa. - Mensagem personalizada:
Em vez de música, gravar uma mensagem de voz sua (por exemplo, “Parabéns pelo seu dia”, “Te amo”, etc.) e salvar como 0001.mp3.
9. Conclusão
Com poucos componentes e sem nenhum microcontrolador, você montou uma caixa musical automática que toca assim que a tampa é aberta. É um projeto simples, barato e com um impacto emocional enorme, perfeito para presentes personalizados, demonstrações em aula ou projetos de iniciação em eletrônica.
