Introdução:
A placa Arduino Uno R3 é uma poderosa e versátil plataforma de desenvolvimento que tem conquistado a comunidade de entusiastas, estudantes e profissionais da área de eletrônica e programação. Combinando facilidade de uso, flexibilidade e um ecossistema vibrante de projetos e recursos, a placa tem sido uma das escolhas preferidas daqueles que desejam criar projetos eletrônicos interativos. Nesta exploração mais detalhada do Arduino Uno R3, vamos mergulhar nas suas características, funcionalidades e no impacto que ele trouxe para a indústria e a educação.

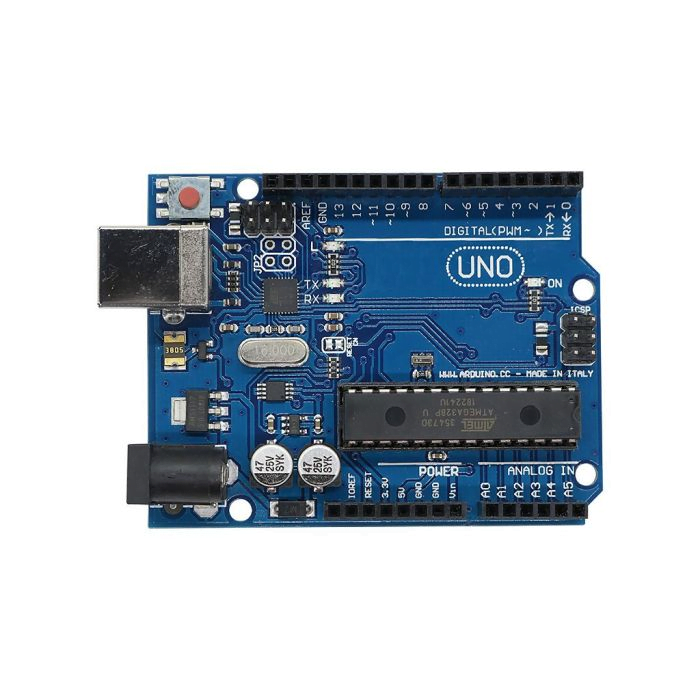

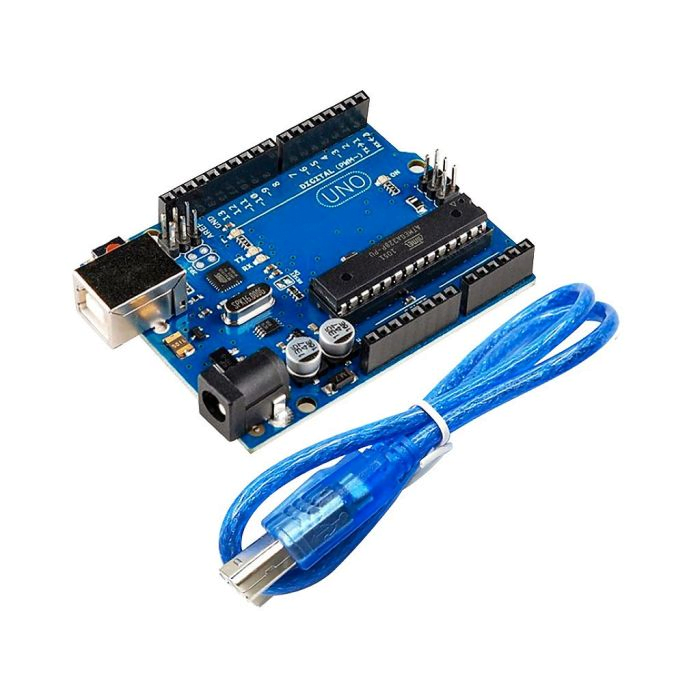

O que é o Arduino Uno R3?
O Arduino Uno R3 é uma placa microcontroladora popular e amplamente utilizada na comunidade de eletrônicos e programação. Ele é fabricado pela Arduino, uma empresa italiana que se tornou referência no desenvolvimento de plataformas de prototipagem de hardware. O Arduino Uno R3 é uma versão atualizada do Arduino Uno original, trazendo algumas melhorias e recursos adicionais.
Principais características:
- Microcontrolador: O Arduino Uno R3 é alimentado por um microcontrolador ATmega328P, que é baseado na arquitetura AVR da Microchip. Esse microcontrolador possui uma velocidade de clock de 16 MHz e 32 KB de memória flash, dos quais cerca de 0,5 KB são utilizados pelo bootloader.
- Portas Digitais e Analógicas: A placa possui 14 pinos de entrada/saída digitais, dos quais 6 podem ser utilizados como saídas PWM (modulação por largura de pulso) e 6 como entradas analógicas. Isso permite conectar sensores, atuadores e outros dispositivos externos à placa.
- Interfaces de Comunicação: O Arduino Uno R3 inclui uma porta USB que permite a comunicação com um computador. Além disso, ele possui uma interface serial UART (Universal Asynchronous Receiver-Transmitter) para comunicação serial assíncrona.
- Pinos de Alimentação: A placa oferece pinos de alimentação de 5V e 3.3V, permitindo fornecer energia a outros componentes conectados. Além disso, possui um pino de terra (GND) para referência de tensão.
- Conector ICSP: O conector ICSP (In-Circuit Serial Programming) permite a programação do microcontrolador utilizando um programador externo, como o AVRISP mkII.
- Botão de Reset: Um botão de reset está presente na placa, permitindo reiniciar o programa em execução no microcontrolador.
- Compatibilidade com Shields: O Arduino Uno R3 é compatível com uma variedade de “shields”, que são placas de expansão pré-fabricadas que podem ser encaixadas diretamente sobre o Arduino para adicionar funcionalidades específicas, como WiFi, Bluetooth, displays, sensores, entre outros.
- Ambiente de Desenvolvimento: A programação do Arduino Uno R3 é feita utilizando a linguagem de programação Arduino, que é baseada em C/C++. A plataforma Arduino fornece uma IDE (Ambiente de Desenvolvimento Integrado) de código aberto que facilita a escrita, compilação e upload de código para a placa.
- Comunidade Ativa: Uma das principais vantagens do Arduino Uno R3 é a sua comunidade ativa e envolvida. Existem inúmeros tutoriais, exemplos e fóruns online onde os usuários podem obter suporte, compartilhar projetos e trocar conhecimentos.
Especificações Técnicas:
- Placa: Compatível com Arduino
- Modelo: UNO R3
- Marca: OEM
- Microcontrolador: ATmega328P Formato DIP
- Controlador USB: MEGA16U2
- Conector USB: Tipo B
- Voltagem de Operação: 5V
- Alimentação (recomendada): 7~12V
- Alimentação (limite): 6~20V
- Entradas/Saídas Digitais: 14 (6 fornecem saída PWM)
- Entradas/Saídas PWM: 6
- Entradas/Saídas Analógicas: 6
- Corrente por pino I/O: 20 mA
- Corrente por pino 3.3V: 50 mA
- Memória Flash: 32 KB (ATmega328P) 0.5 KB utilizados pelo bootloader
- SRAM: 2 KB (ATmega328P)
- EEPROM: 1 KB (ATmega328P)
- Velocidade de Clock: 16 MHz
- Material: Termoplásticos/Metal/Estanho/Placa de fenolite
- Cor: Azul
- Origem: China
- Tamanho: 68mm Largura x 53mm Profundidade x 12mm Altura
- Peso: 25g
Projetos com Arduino Uno R3:
Essa é uma placa muito versátil e comumente utilizada por seu fácil uso, ela é perfeita para iniciantes que estão iniciando no universo da robótica e para aqueles que já estão habituados com o uso de Arduino. Listamos 12 projetos que você pode desenvolver com o uso do Arduino Uno R3:
- Termômetro Digital: Use um sensor de temperatura para medir a temperatura ambiente e exibir os resultados em um display.
- Sistema de Alarme: Construa um sistema de alarme básico utilizando sensores de movimento ou de presença.
- Controle de Servo Motor: Controle a posição de um servo motor usando botões ou potenciômetros.
- Luminária Controlada por Toque: Crie uma lâmpada que pode ser ligada/desligada e ter a intensidade ajustada tocando na base.
- Monitoramento de Umidade do Solo: Utilize sensores de umidade do solo para monitorar a umidade de plantas em vasos.
- Relógio Digital: Construa um relógio digital com display de sete segmentos para exibir horas e minutos.
- Cofre com Senha: Elabore um pequeno cofre que só abre quando a senha correta é inserida em um teclado.
- Sensor de Batimentos Cardíacos: Utilize um sensor para medir os batimentos cardíacos e exibir o resultado.
- Sistema de Irrigação Automatizado: Crie um sistema que controla a irrigação de plantas com base na umidade do solo.
- Piano Eletrônico: Monte um pequeno piano com botões que reproduzem notas musicais.
- Medidor de Nível de Água: Use sensores para medir o nível de água em um reservatório e exibir os resultados.
- Sistema de Automação Residencial Simples: Controle luzes ou aparelhos eletrônicos remotamente usando relés e um aplicativo no smartphone.
- Detector de Objetos: Construa um sistema que utiliza sensores para detectar a presença de objetos em determinada área.
Projetos que já realizamos:

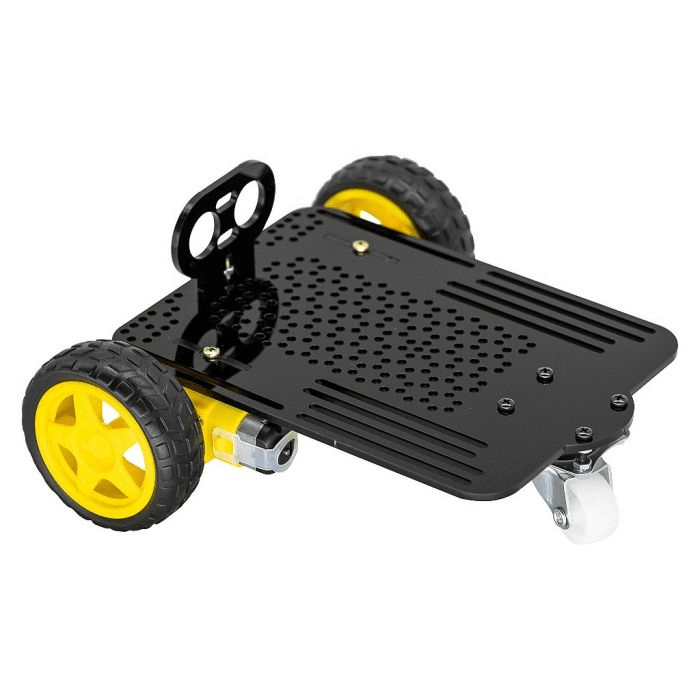

Carrinho Robô com Arduino – Guia de Montagem

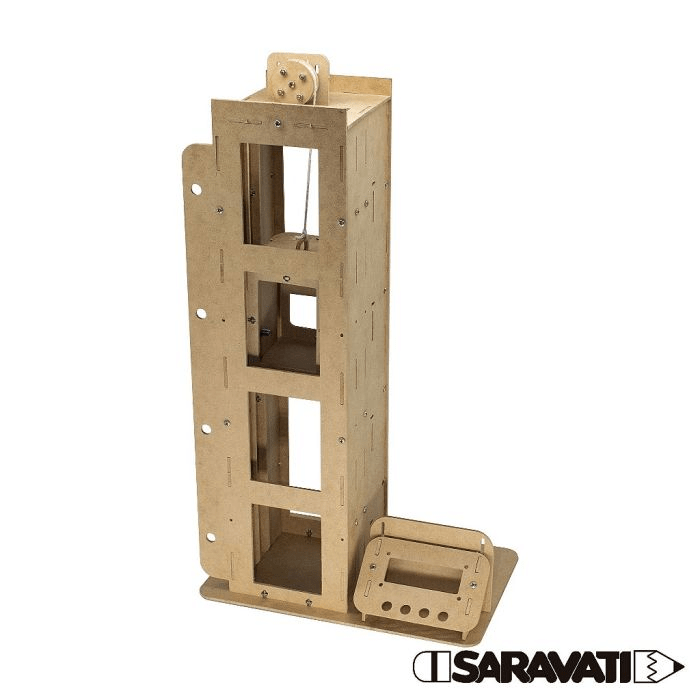

Elevador com Arduino – Guia de Montagem

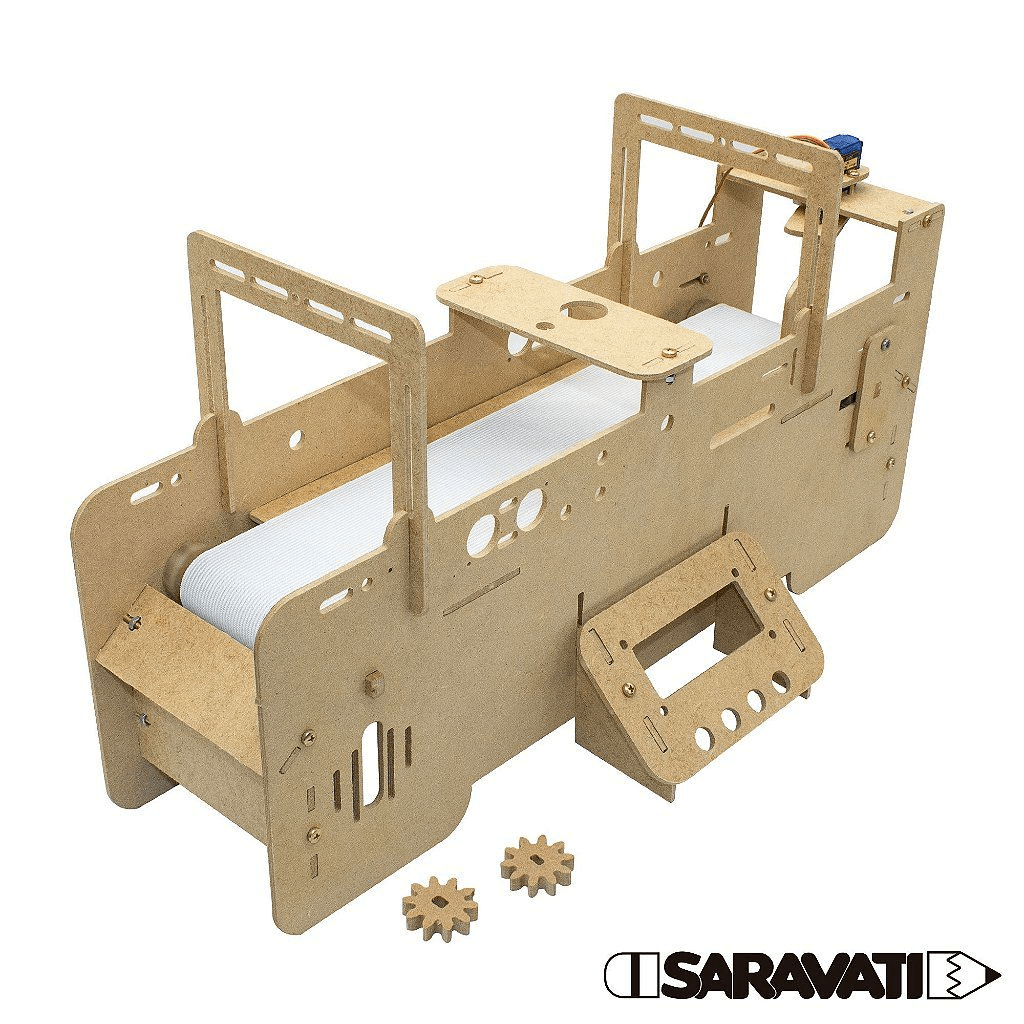

Esteira Robótica Seletora – Guia de Montagem
Todos os produtos citados acima você na Saravati Materiais Técnicos.
