Guia de Montagem: Integrando Botões com Pull-Up Interno no Arduino – Passo a Passo para Iniciantes

Neste tutorial, vamos aprender como montar um circuito utilizando o Arduino Uno para controlar dois LEDs por meio de dois tipos diferentes de botões: um botão que será configurado com o modo INPUT padrão e outro com o modo INPUT_PULLUP. Além disso, vamos explorar como o código Arduino pode ser utilizado para detectar pressionamentos de botão e acender LEDs correspondentes.

Materiais Necessários

Para este projeto, precisaremos dos seguintes componentes:

Item	Descrição	Quantidade
	Placa Arduino Uno R3 ATmega328P DIP ATmega16U2	1

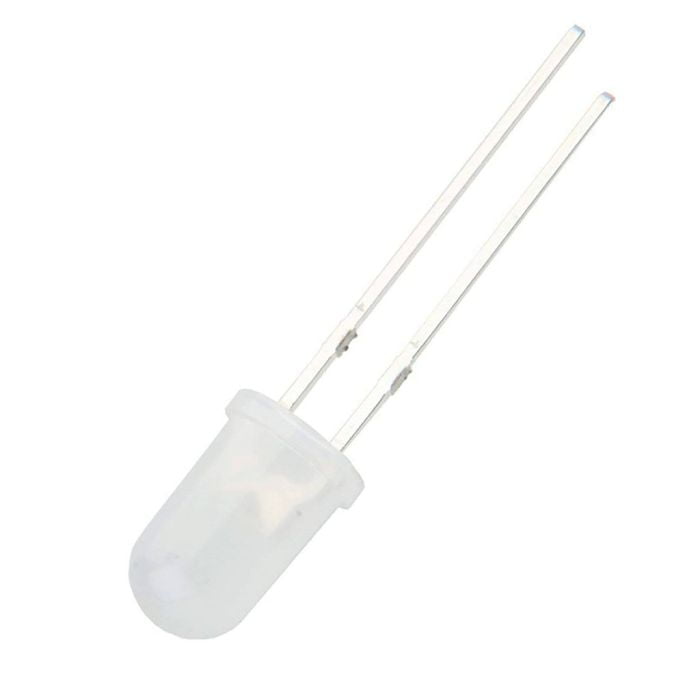

	LED Difuso 5mm	2

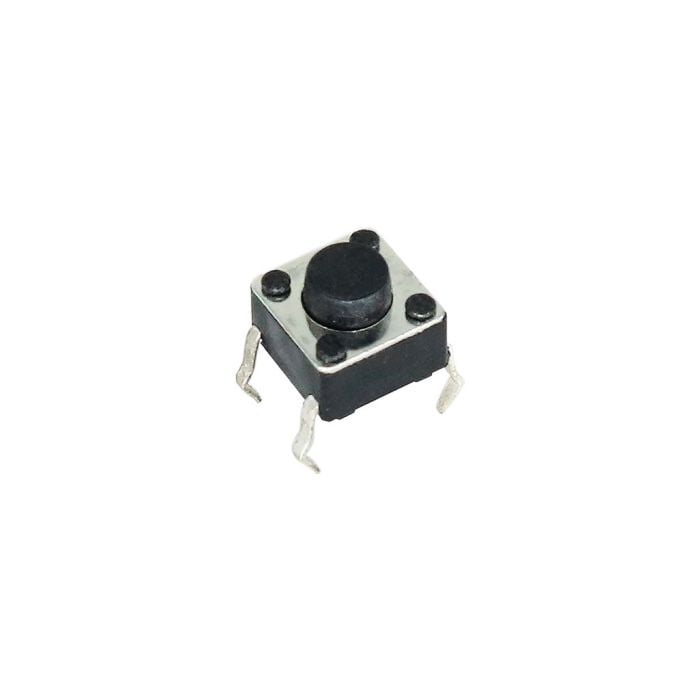

	Chave Táctil Push Button	2

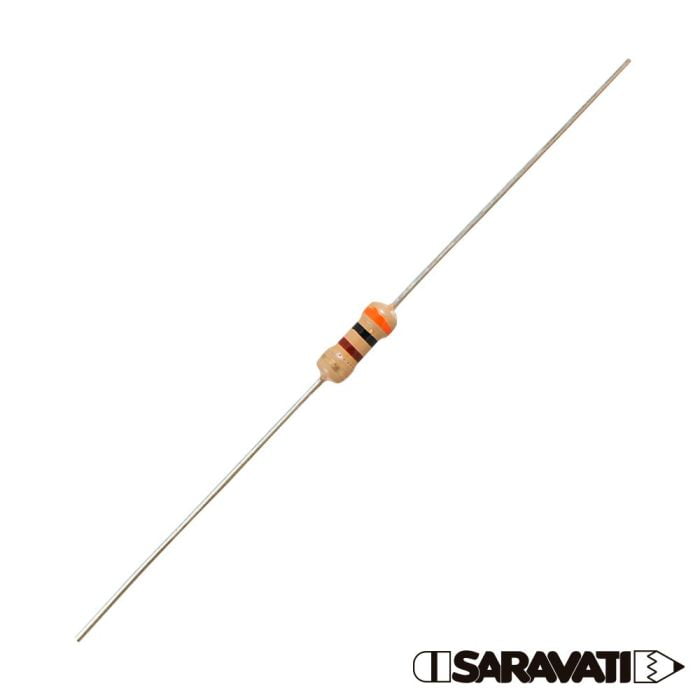

	Resistor 220R 5% (1/4W)	2
	Resistor 10K 5% (1/4W)	1

Diagrama do Projeto

Montagem do Circuito

Para montar o circuito que controla LEDs com botões no Arduino, siga as etapas abaixo:

1. Preparação dos Componentes:
   • Posicione o Arduino Uno na área de trabalho.
   • Coloque o breadboard próximo ao Arduino para facilitar as conexões.
2. Instalação dos LEDs:
   • Insira o LED1 no breadboard. Conecte o anodo (lado mais longo) no trilho positivo do breadboard.
   • Repita o procedimento com o LED2 em uma linha diferente do breadboard.
   • Use resistores de 220Ω para conectar os catodos (lado mais curto) de cada LED ao trilho negativo (GND) do breadboard.
3. Conexão dos Botões:
   • Insira o botão1 em uma área livre do breadboard, garantindo que os terminais do botão estejam em trilhas separadas.
   • Faça o mesmo para o botão2 em uma linha separada do breadboard.
4. Ligação dos Resistores:
   • Conecte um resistor de 10kΩ entre um dos terminais do botão1 e o trilho negativo (GND) do breadboard.
   • O botão2 será utilizado com o modo INPUT_PULLUP do Arduino, portanto, não precisará de um resistor externo.
5. Conexão dos Componentes ao Arduino:
   • Use um fio para conectar o anodo do LED1 ao pino digital 4 do Arduino.
   • Conecte o anodo do LED2 ao pino digital 5 do Arduino.
   • Conecte um terminal do botão1 ao pino digital 2 do Arduino.
   • O outro terminal do botão1 deve ser conectado ao trilho positivo (5V) do breadboard.
   • Conecte um terminal do botão2 ao pino digital 3 do Arduino. O modo INPUT_PULLUP interno do Arduino dispensa a necessidade de conectá-lo ao 5V.
   • Use outro fio para conectar o trilho negativo (GND) do breadboard ao GND do Arduino.
6. Revisão das Conexões:
   • Confira se todos os componentes estão corretamente inseridos e se as conexões estão firmes e nos lugares certos.
7. Teste de Continuidade:
   • Antes de ligar o Arduino, faça um teste de continuidade com um multímetro para garantir que não há curtos no circuito.

Após a montagem, você está pronto para carregar o código e testar o funcionamento do seu circuito. Ao pressionar o botão1, o LED1 deve acender, e ao pressionar o botão2, o LED2 deve acender. Isso indica que a montagem foi feita corretamente e que o circuito está operacional.

Explicação do Código

O código fornecido define os pinos para os botões e LEDs, configura-os como entrada ou saída, respectivamente, e, no loop principal, verifica o estado dos botões. Quando o botão1 é pressionado, o LED1 acende, e o mesmo se aplica ao botão2 e LED2. A principal diferença entre os dois botões é que o botão2 utiliza a resistência interna de pull-up do Arduino para garantir um estado estável quando não está sendo pressionado.

/*
Dois tipos de botões
Código escrito por Enzo Orlandi Gomes
*/
#define botao1 2
#define botao2 3
#define led1 4
#define led2 5

void setup() {
  pinMode(botao1, INPUT);
  pinMode(botao2, INPUT_PULLUP);
  pinMode(led1, OUTPUT);
  pinMode(led2, OUTPUT);
}

void loop() {
  bool estadobotao1 = digitalRead(botao1);
  bool estadobotao2 = digitalRead(botao2);
  if(estadobotao1){
    digitalWrite(led1, HIGH);
  }
  else{
    digitalWrite(led1,LOW);
  }
  if(estadobotao2){
    digitalWrite(led2, HIGH);
  }
  else{
    digitalWrite(led2, LOW);
  }
}

Testando o Projeto

Depois de carregar o código para o Arduino e montar o circuito conforme o diagrama, você pode testar o funcionamento pressionando os botões. Pressione e solte cada botão e observe o comportamento dos LEDs.

Aplicações Práticas do Controle de LEDs com Botões

A montagem de um circuito de controle de LEDs com botões no Arduino, além de ser um excelente projeto para iniciantes na eletrônica e programação, possui várias aplicações práticas. Vamos explorar algumas delas:

1. Prototipagem de Interfaces de Usuário:
   • Esse circuito pode ser utilizado para simular o funcionamento de interfaces onde a interação do usuário com botões resulta em respostas visuais, como em painéis de controle e kiosques interativos.
2. Ensino e Educação:
   • Professores podem usar o circuito em aulas de física ou tecnologia para ensinar sobre circuitos elétricos, resistência, corrente e programação básica.
3. Projetos de Automação Residencial:
   • Com alguma adaptação, o circuito pode ser parte de um sistema de automação residencial, onde os LEDs representam dispositivos reais como lâmpadas, e os botões são substituídos por sensores de presença ou interruptores de parede.
4. Criação de Protótipos para Instalações Artísticas:
   • Artistas que trabalham com instalações interativas podem usar o circuito como um protótipo inicial para testar ideias de interação do público com a obra.
5. Desenvolvimento de Projetos DIY (Faça Você Mesmo):
   • Entusiastas do movimento DIY podem utilizar o circuito como ponto de partida para a criação de gadgets personalizados, brinquedos educativos ou até mesmo para aprender sobre a eletrônica básica.
6. Teste de Componentes Eletrônicos:
   • O circuito pode servir para testar o funcionamento de LEDs e botões antes de serem empregados em projetos mais complexos.
7. Demonstração de Conceitos de Física:
   • Utilizando o circuito, conceitos como a Lei de Ohm e a diferença entre correntes contínua e alternada podem ser visualizados e compreendidos de maneira prática.
8. Projetos de Engenharia e Robótica:
   • Em um contexto mais avançado, o circuito pode ser integrado a projetos de robótica como indicadores de status ou entradas de comando simples.
9. Desenvolvimento de Habilidades em Programação:
   • Ao implementar o código para controlar o circuito, os usuários têm a oportunidade de aprender e praticar programação, trabalhando com estruturas de controle, funções e entradas/saídas digitais.

A simplicidade deste circuito proporciona um terreno fértil para exploração e inovação, permitindo que entusiastas de todos os níveis apliquem os conceitos aprendidos em uma variedade de contextos reais e projetos mais complexos.

Conclusão

Este projeto demonstra a flexibilidade do Arduino e como ele pode ser utilizado para aprender sobre eletrônica e programação. Com a habilidade de ler entradas digitais e controlar saídas, as possibilidades são quase infinitas. Encorajamos os leitores a experimentarem com diferentes tipos de sensores e atuadores para expandir seus conhecimentos e habilidades.
