Você já imaginou um dispositivo que, ao receber energia elétrica, consegue esfriar de um lado e aquecer do outro ao mesmo tempo? Isso não é mágica. É física aplicada.

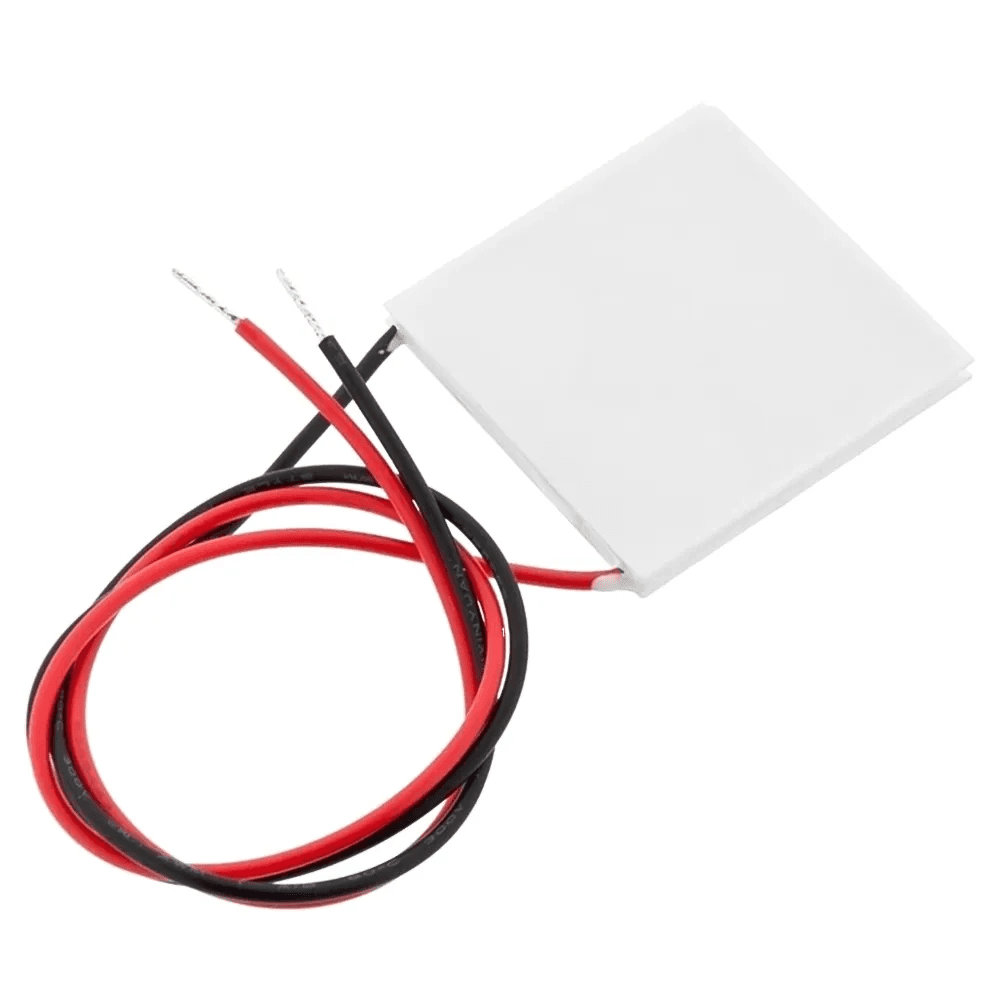

Estamos falando da pastilha Peltier, também chamada de módulo termoelétrico.
Neste artigo você vai entender:
- A história do efeito Peltier
- Como a pastilha funciona internamente
- Como usar corretamente
- Exemplos reais de aplicação
- Cuidados importantes
Um pouco de história: o efeito Peltier
A base da pastilha vem de um fenômeno descoberto em 1834 pelo físico francês Jean Charles Athanase Peltier. Ele percebeu que, ao fazer corrente elétrica passar por dois metais diferentes conectados, ocorria:
- Aquecimento em uma junção
- Resfriamento na outra
Esse fenômeno ficou conhecido como Efeito Peltier.
Mais tarde, junto com o efeito Seebeck e o efeito Thomson, formou a base da termoeletricidade área que estuda a conversão entre calor e eletricidade.
Como a pastilha Peltier funciona
A pastilha moderna não usa metais simples, mas sim:
- Múltiplos pares de semicondutores tipo P e tipo N
- Conectados eletricamente em série
- Conectados termicamente em paralelo
Quando aplicamos tensão:
- Elétrons se movimentam através dos semicondutores
- Energia térmica é transportada de um lado para o outro
Resultado:
Um lado absorve calor (fica frio)
O outro libera calor (fica quente)
Se você inverter a polaridade:
O lado frio vira quente
O quente vira frio
Estrutura interna simplificada
Internamente, a pastilha é composta por:
- Cerâmica isolante dos dois lados
- Múltiplos elementos semicondutores
- Soldas metálicas interligando os pares
Tudo isso comprimido em um módulo compacto.
O modelo mais comum é:
TEC1-12706
- 12V nominal
- Até 6A
- Aproximadamente 60W
- Diferença de temperatura até ~65°C
Ponto crítico: dissipação de calor
A pastilha Peltier não “cria frio”. Ela apenas transporta calor de um lado para o outro.
Isso significa que:
Se o lado quente não tiver dissipador adequado:
- A temperatura sobe rapidamente
- O rendimento cai
- A pastilha pode queimar
Sempre use:
- Dissipador grande no lado quente
- Ventoinha
- Pasta térmica
Exemplos de aplicação
Mini geladeiras portáteis
Muito usadas em:
- Cooler automotivo
- Mini geladeiras de viagem
- Projetos DIY
Vantagem:
- Sem compressor
- Silencioso
- Compacto
Desvantagem:
- Menor eficiência energética comparado a compressor
Controle de temperatura em eletrônica
Aplicações comuns:
- Resfriamento de sensores
- Controle térmico de câmeras
- Experimentos científicos
- Incubadoras
Com Arduino é possível:
- Usar sensor de temperatura (ex: DS18B20)
- Implementar controle PID
- Manter temperatura constante
Aquecimento e resfriamento reversível
Como a polaridade pode ser invertida:
- Um mesmo módulo pode aquecer ou resfriar
- Ideal para sistemas de controle térmico bidirecional
Aplicações industriais e espaciais
A termoeletricidade é usada em:
- Sistemas de controle térmico em satélites
- Geradores termoelétricos (RTG)
- Equipamentos médicos
Consumo e alimentação
A maioria dos módulos exige:
- 12V
- Corrente alta (até 6A)
Nunca alimente direto pelo Arduino.
Use:
- Fonte adequada
- MOSFET para controle
- Fusível de proteção
Vantagens da pastilha Peltier
- Compacta
- Sem partes móveis
- Silenciosa
- Controle simples
- Pode inverter quente/frio
Limitações
- Eficiência energética menor que compressor
- Precisa de boa dissipação
- Consome corrente alta
- Não é ideal para grandes volumes
Projeto básico com Arduino
Um projeto clássico envolve:
- Pastilha TEC1-12706
- Dissipador + cooler
- Sensor de temperatura
- MOSFET
- Fonte 12V
Você pode criar:
- Uma mini câmara térmica
- Um sistema automático de controle
- Uma mini geladeira experimental
Conclusão
A pastilha Peltier é um exemplo fascinante de como a física se transforma em engenharia prática.
Ela mostra que: A eletrônica não é apenas sobre sinais e circuitos. É também sobre controle térmico, energia e aplicação real. Com os cuidados corretos e um bom projeto, é possível transformar esse pequeno módulo em sistemas completos de resfriamento e controle térmico.
