Se você está desenvolvendo um projeto eletrônico que precisa de uma interface simples e eficiente para entrada de dados, o Teclado Matricial Rígido Karet 4×4 (16 teclas) é uma solução prática e versátil. Muito utilizado em sistemas embarcados, automação e robótica, esse teclado oferece um excelente custo-benefício e facilidade de integração com microcontroladores, como o Arduino e o ESP32.

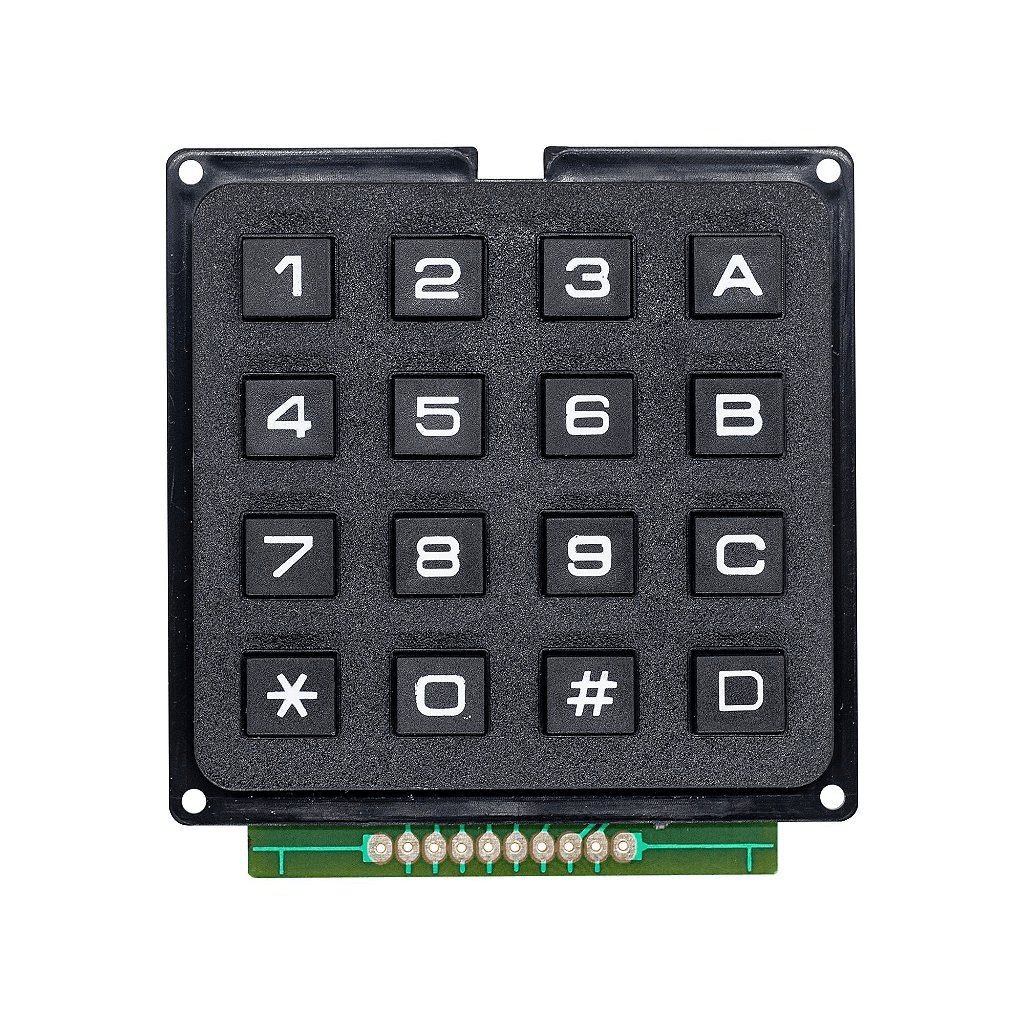

O que é um Teclado Matricial 4×4?
Os teclados matriciais são dispositivos de entrada organizados em linhas e colunas, permitindo que múltiplos botões sejam controlados utilizando menos pinos do microcontrolador. No caso do Karet 4×4, temos uma matriz de 4 linhas por 4 colunas, totalizando 16 teclas.
Diferente de um teclado tradicional, onde cada botão teria um fio independente, o arranjo matricial reduz a quantidade de conexões necessárias, facilitando a implementação em projetos compactos e reduzindo o consumo de portas digitais.
Vantagens do Teclado Matricial Rígido Karet 4×4
Construção robusta – O teclado rígido oferece maior durabilidade em comparação com modelos flexíveis, sendo mais resistente a desgaste mecânico.
Facilidade de integração – Funciona perfeitamente com Arduino, ESP32, Raspberry Pi, entre outras plataformas, utilizando bibliotecas prontas que simplificam a leitura das teclas.
Compacto e eficiente – Com apenas 8 pinos de conexão, economiza portas digitais e pode ser utilizado em projetos com espaço reduzido.
Ótimo custo-benefício – Produto acessível e ideal para quem deseja um método confiável de entrada de dados sem necessidade de componentes adicionais.
Possíveis Aplicações
O teclado matricial pode ser usado em uma infinidade de projetos. Aqui estão alguns exemplos:
Senhas e controle de acesso – Utilize o teclado para inserir senhas em sistemas de segurança controlados por microcontroladores.
Automação residencial – Crie um painel de controle para acionar dispositivos como lâmpadas, portões eletrônicos e ventiladores.
Robótica e eletrônica embarcada – Controle funções específicas de um robô ou dispositivo eletrônico de forma simples.
Jogos e interfaces interativas – Perfeito para projetos de games em que o usuário precisa interagir diretamente com um sistema eletrônico.
Instrumentação e medições – Pode ser utilizado para entrada de comandos em equipamentos de medição DIY.

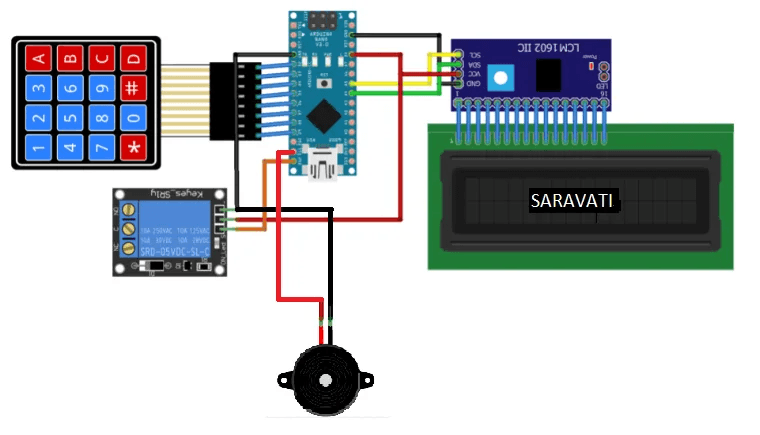

Como Usar com Arduino?
A integração com Arduino é bastante simples. O teclado possui 8 pinos que devem ser conectados às portas digitais da placa. Usando a biblioteca Keypad.h, podemos facilmente detectar quais teclas estão sendo pressionadas.
Exemplo de Código
#include <Keypad.h>
const byte LINHAS = 4;
const byte COLUNAS = 4;
char teclas[LINHAS][COLUNAS] = {
{'1', '2', '3', 'A'},
{'4', '5', '6', 'B'},
{'7', '8', '9', 'C'},
{'*', '0', '#', 'D'}
};
byte pinosLinhas[LINHAS] = {9, 8, 7, 6};
byte pinosColunas[COLUNAS] = {5, 4, 3, 2};
Keypad teclado = Keypad(makeKeymap(teclas), pinosLinhas, pinosColunas, LINHAS, COLUNAS);
void setup() {
Serial.begin(9600);
}
void loop() {
char teclaPressionada = teclado.getKey();
if (teclaPressionada) {
Serial.println(teclaPressionada);
}
}Esse código faz a leitura da tecla pressionada e exibe o valor no monitor serial, podendo ser facilmente adaptado para diferentes aplicações.
Conclusão
O Teclado Matricial Rígido Karet 4×4 é uma excelente escolha para projetos que precisam de entrada de dados de maneira eficiente e econômica. Sua construção resistente, facilidade de uso e ampla compatibilidade com plataformas como Arduino fazem dele um componente essencial para entusiastas da cultura maker.
Se você está buscando um teclado confiável para seus projetos, confira o Karet 4×4 na Saravati e explore novas possibilidades de interação em seus sistemas eletrônicos!
